一、产品特点

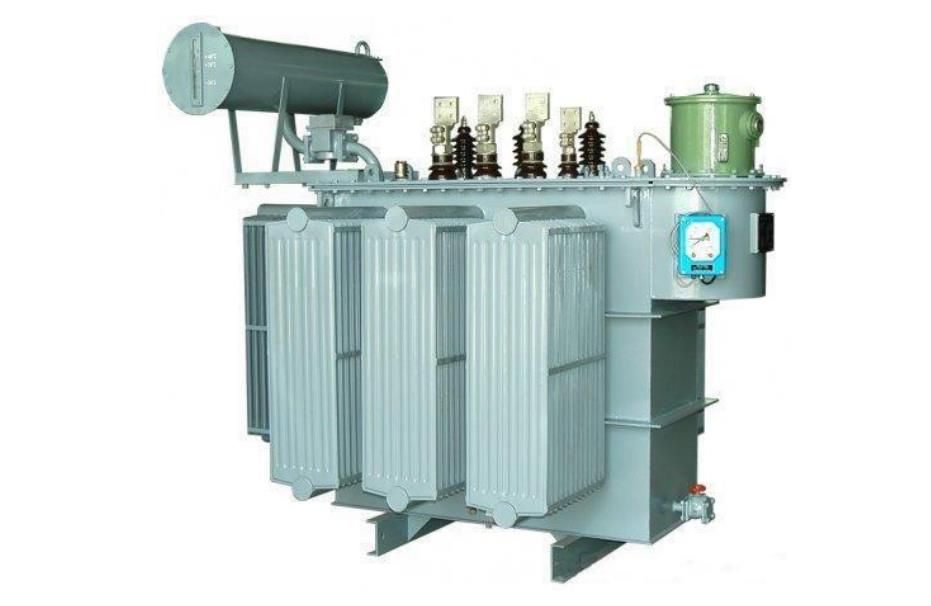

电炉变压器是供给电炉电源的变压器，它将较高的电网电压降低到电炉所需要的工作电压。它在电、磁、热、机械等方面比电力变压器有更苛刻的要求，并且要符合各种电炉的操作工艺、负荷特性，满足用户使用方便节能减排等条件。

我公司主要生产的三相10KV-35KV电炉变压器有：电弧炼钢炉变压器、埋弧炉变压器、矿热炉变压器、电渣炉变压器、工频感应炉变压器。

二、可靠的结构

我公司在传统结构和成熟的技术基础上，做了许多改进，如采用了：

1.带纵向油道的螺旋式线圈，内部散热更好；

2.改进了线圈端面的有效支撑，抗短路电流能力更强；

3.采用了新的吊装结构和器身定位结构，保证在长途运输和运行中更为可靠；

4.合理设计油箱，根据计算结果选择钢板厚度和加强措施，保证油箱能够承受真空和加正压要求；

5.采取合理的箱沿结构，保证箱沿的强度和刚度；并且在油箱箱沿上加限位方钢，保证密封垫的弹性压缩量，使密封垫能有效密封；

6.结构设计时，充分考虑方便试漏和避免焊线交叉。

三、技术经济性能好

1.铁芯采用磁致伸缩小的高导磁取向硅钢片，可以有效地减少变压器铁芯的振动；

2.改进铁芯结构，采用五级部进全斜接缝；

3.用现金的加工设备及工艺措施剪切硅钢片及叠装铁芯。

4.改进器身与油箱的连接方式，在器身与箱底加放减震垫；

5.适当增加油箱壁厚度与加强铁的数量，提高变压器整个油箱的刚度；

5.采购低噪声的冷却风机和油泵。

6.电压电极和内部金属构件均进行圆角化，防止局部电场发生畸变而导致场强升高；

7.采购优质的导体材料与绝缘材料，保证导体和绝缘材料均匀光滑，不含有任何杂质和气泡。

8.变压器装配时，保证足够的真空度、抽空时间和静放时间。

四、变压器产品标准

GB/T9640-1999 电弧炉变压器

GB/T5344.1-2004 埋弧炉变压器 总则

GB/T6303-2004 电石炉变压器技术参数和要求

GB/T8506-2004 黄磷炉变压器技术参数和要求

GB/T10429-2004 钢包精炼炉变压器

GB/T8447-2006 电渣炉用变压器

五、变压器正常使用条件       变压器特殊使用条件

海拔高度不超过1000m;            海拔高度超过1000m;

环境温度：                      环境温度：

最高气温+40℃                最高气温+40℃

最热月平均气温+30℃       最低气温-25℃

最高年平均气温+20℃

户外最低气温-25℃

六、型号含义

七、技术参数
